Центробежный вентилятор низкого давления ВЦ 4-75 №3,15 0,55 кВт, 1500 об.

Вентилятор ВЦ 4-75 №3,15 (ВР 89-75 №3,15, ВР 88-72 №3,15, ВР 80-70 №3,15, ВЦ 4-70 №3,15, ВЦ 4-76 №3,15) – мощная и продуктивная модель, которая применяется с целью нагнетания воздуха в системах вентиляции и кондиционирования. Агрегат также  перемещает воздух и другие не агрессивных газовоздушные смеси   в сфере технологических, санитарно-технических и производственных процессах.

Радиальный вентилятор ВЦ 4-75 (ВР 88-72) может перемещать воздух максимальная температура которого составляет 80°С, где может содержаться незначительное количество пыли (до 0,1 г/м3), но без примеси липких или волокнистых элементов. Корпус вентилятора обладает повышенной прочностью и целостностью. Это стало возможным благодаря «Питтсбурскому фальцу», который является наиболее надежным компонентом в области вентиляционной промышленности.

Высокие показатели аэродинамичности стало возможным получить за счет грамотной динамической балансировке рабочих колес. А применение деталей из стеклопластика в прочной части вентилятора ВР 89-75, позволило добиться низкого уровня шума во время функционирования агрегата.

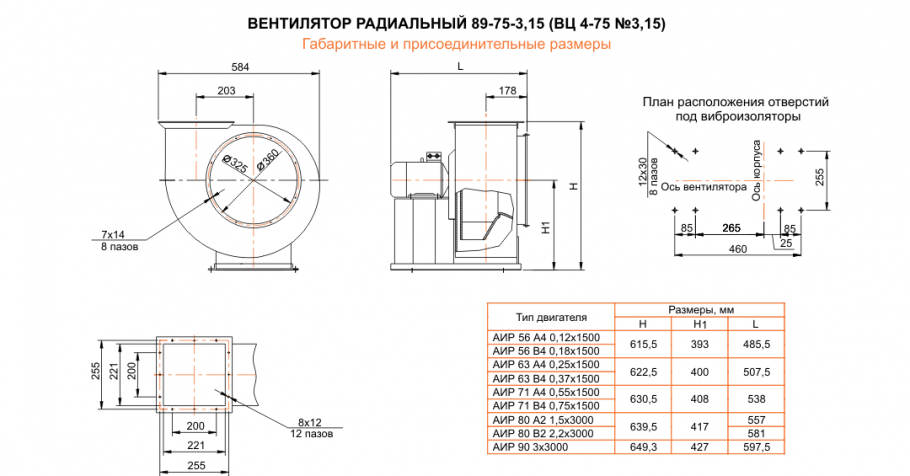

Габаритные размеры

Рабочие характеристики вентилятора ВЦ 4-75 №3,15

Вентилятор ВЦ 4-75 в обязательном порядке должен быть установлен в особых промышленных условиях. Точно соблюденный микроклимат позволит добиться наиболее качественного функционирования. Умеренная температура окружающей среды, а также защита двигателя вентилятора дают возможность использовать этот агрегат даже в тяжелых условиях, при максимальных рабочих характеристиках. При необходимости, каждый вентилятор данной серии может быть дополнительно укомплектован гибкими вставками или виброизоляторами, что улучшают производительный процесс и снижают уровень шума.

Аэродинамические показатели

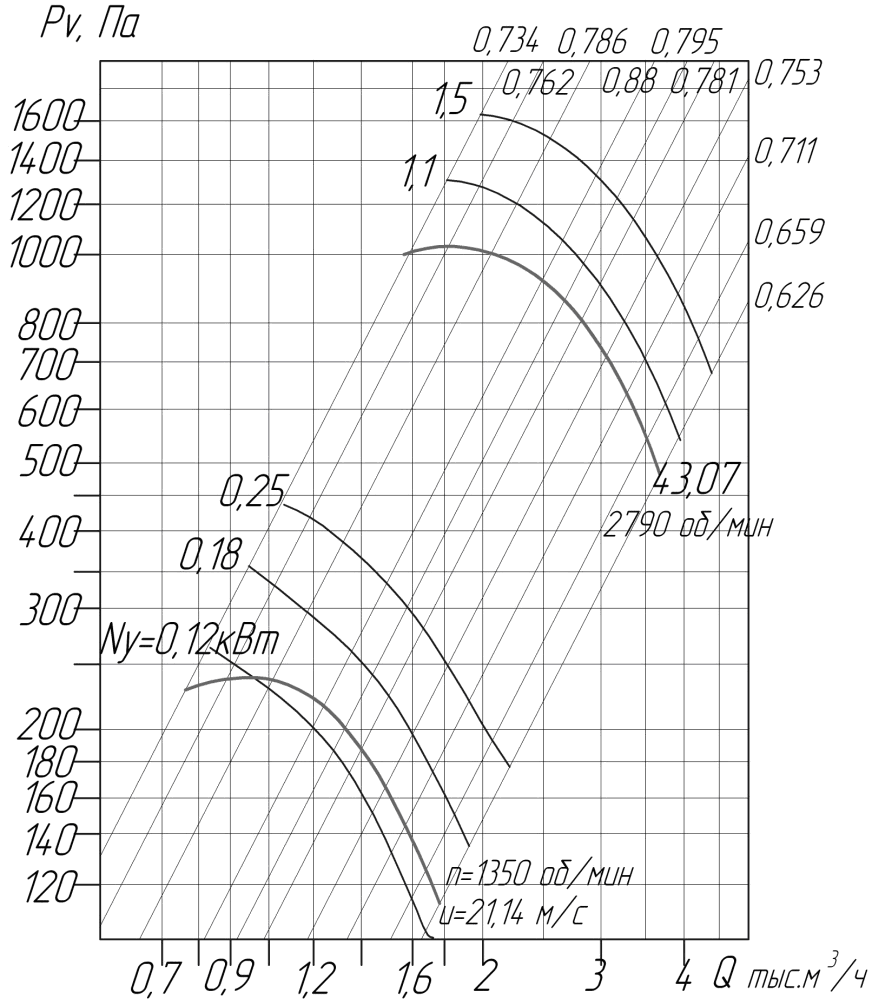

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 3,15 D/Dн = 0.9 (исполнение1)

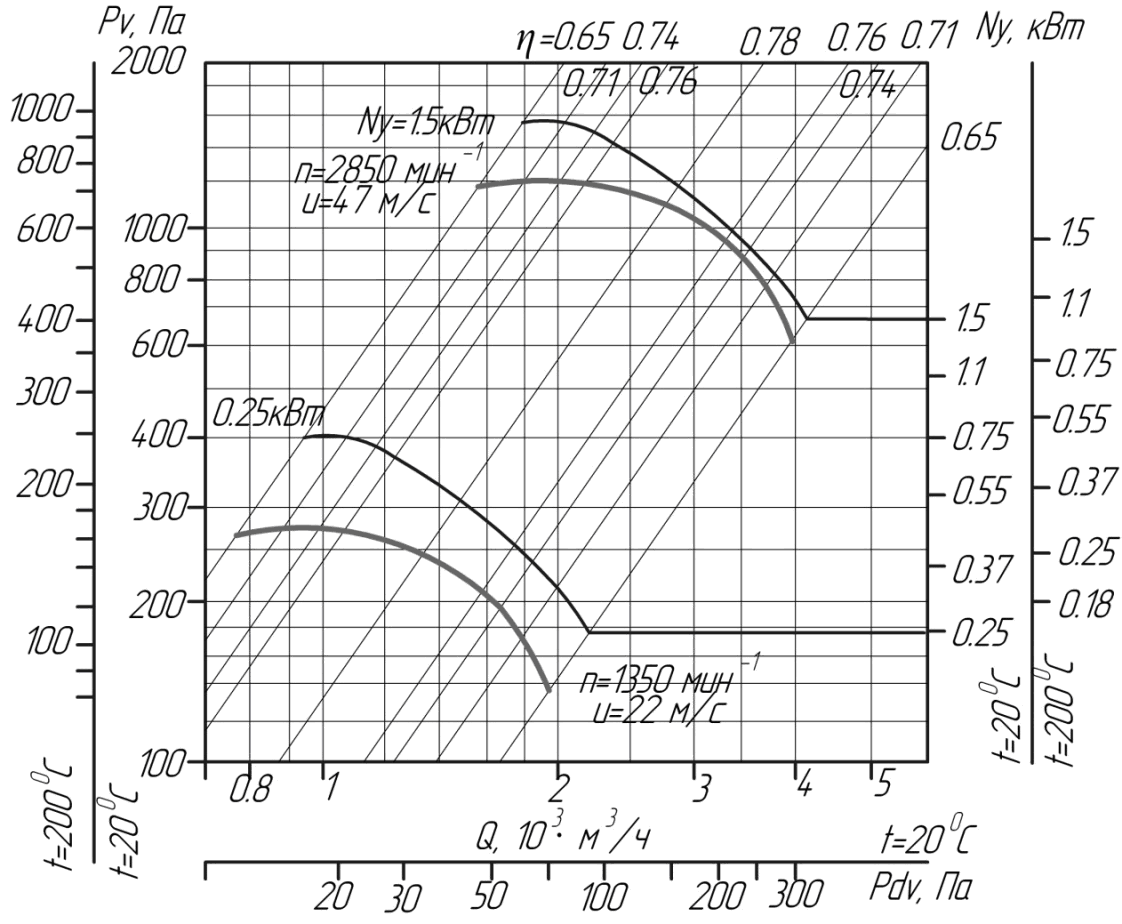

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 3,15 D/Dн = 0.95 (исполнение1)

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 3,15 D/Dн = 1 (исполнение1)

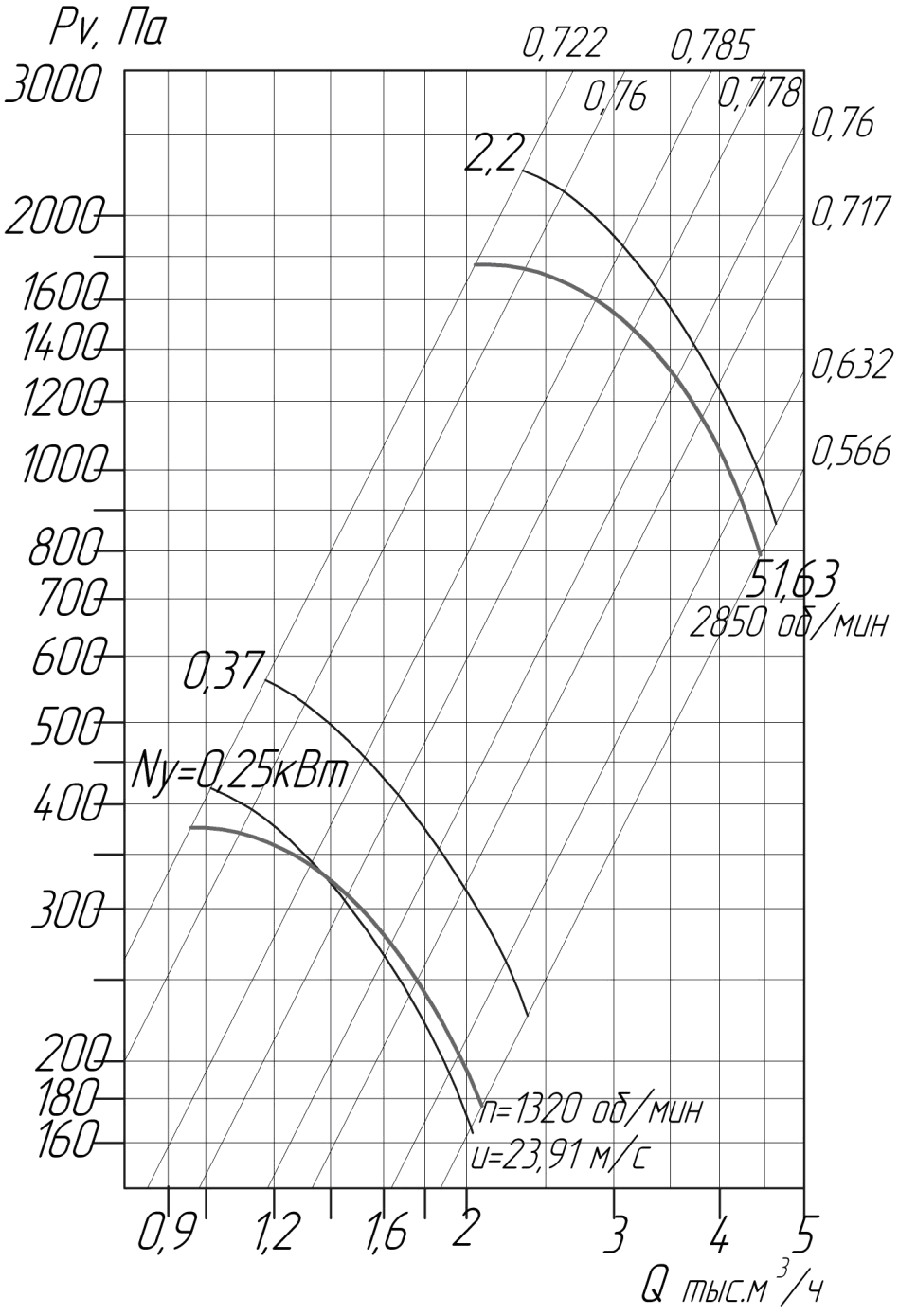

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 3,15 D/Dн = 1.05 (исполнение1)

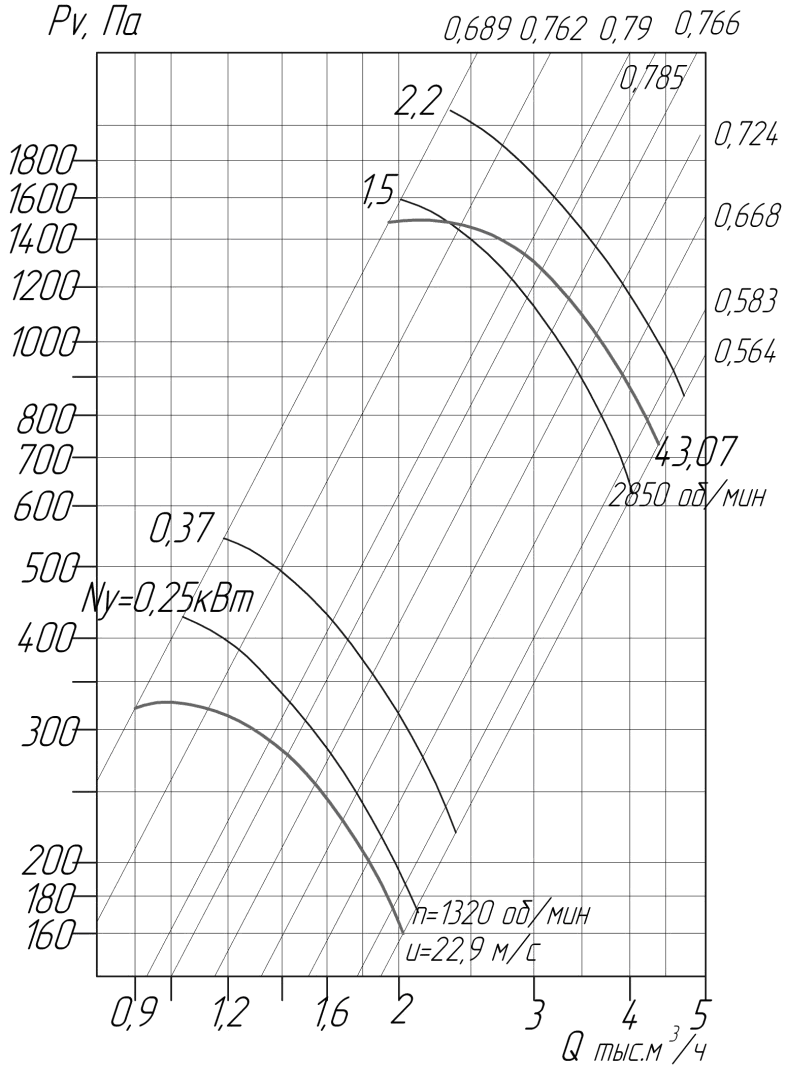

Аэродинамические характеристики вентиляторов ВЦ 4-75 № 3,15 D/Dн = 1.1 (исполнение1)

Сфера применения радиальных вентиляторов низкого давления ВЦ 4-75:

• Промышленные склады;
• Производственные помещения;
• Цеха, ангары, склады:
• Торговые и выставочные помещения;
• Гаражи, автостоянки;
• Крыши промышленных и общественных помещений;
• Общественные комплексы.

Вентиляторы серии ВР 80-75, ВР 88-72  могут быть использованы в разных сферах, для чего могут обладать отдельными составляющими материалов в своей конструкции:

• Общепромышленное назначение (общепромышленное теплостойкое) корпус - углеродистая сталь;
• Противокоррозионное назначение корпус - нержавеющая сталь;
• Антивзрывное исполнение – применение материалов латунь, углеродистая сталь;
• Теплостойкое  противокоррозионное исполнение – высокий уровень прочности благодаря нержавеющей стали.

Акустические характеристики

Положение корпуса вентилятора со стороны всасывания

Характеристика конструкции - радиальный вентилятор ВЦ 4-75 (ВР 80-75) №3,15 0,55 кВт, 1500 об.

Вентилятор ВЦ 4-75 обладает спиральной формой корпуса (улитка). Рабочее колесо радиального типа имеет передний и задний диск с двенадцатью приваренными лопатками загнутыми назад, что позволяет получить мощный воздушный поток и высокие аэродинамические показатели. Также вентилятор имеет специальное отверстие на основании сварной станины, где не только крепится электродвигатель с кожухом, но и имеется возможность осуществлять крепление вентилятора на фундамент или монтаж на виброизолятор.

Подвод воздуха к рабочему колесу в данном вентиляторе проходит за счет коллектора конической формы, закрепленного на входном патрубке вентилятора. Перекрытие между коллектором и передним диском рабочего колеса возможно регулировать при помощи осевого перемещения коллектора во входном патрубке.

Принцип работы данного центробежного вентилятора ВЦ 4-75 проходит за счет воздействия центробежной силы, когда к коллектору поступает воздух, который подается к рабочему колесу, где лопатки перемещают его на 90°, в улитке по спирально-образному корпусу, после подавая его на выхлопное отверстие.
