Центробежный вентилятор высокого давления ВЦ 10-28 (ВР 194-30) №4 11 кВт, 3000 об.

Общая информация – радиальный вентилятор высокого давления ВЦ 10-28 (ВР 194-30) №4 11 кВт, 3000 об.

Центробежный вентилятор ВР 194-30 – продуктивная модель с усовершенствованными технологическими характеристиками, которая используется для вытяжки и удаления отработанного воздуха или других газо-воздушных смесей из помещений промышленной направленности. Номинальная рабочая температура перемещаемого воздуха не должна превышать 80°С, при общей температуре окружающей среди от - 40°С до 40°С.

Модель рассчитана на качественное перемещение воздуха с незначительным содержанием пыли и твердых примесей в количестве не более 0,1 мг/м3. Противопоказано использовать вентилятор для перемещения воздуха, где могут быть липкие или волокнистые материалы, что могут навредить внутреннему механизму.

Вентилятор высокого давления ВЦ 10-28 (ВР 194-30) имеют надежную техническую сборку, что защищает агрегат от незапланированных повреждений. Конструкция двигателя защищена от попадания на него прямых солнечных лучей и других неблагоприятных атмосферных осадков. Модель можно использовать при наличии умеренного климата 1-й категории размещения.

Габаритные и присоединительные размеры вентиляторов ВЦ 10-28 (ВР 194-30)

Область применения

Вентилятор высокого давления ВЦ 10-28 применяется для установки в системах воздушного отопления, в приточно-вытяжной вентиляции, в системах кондиционирования промышленных помещений, а также в тех комплексах, где в воздуха может пыль или дым, но при полном отсутствии взрывоопасных или химически агрессивных веществ.

Аэродинамические показатели

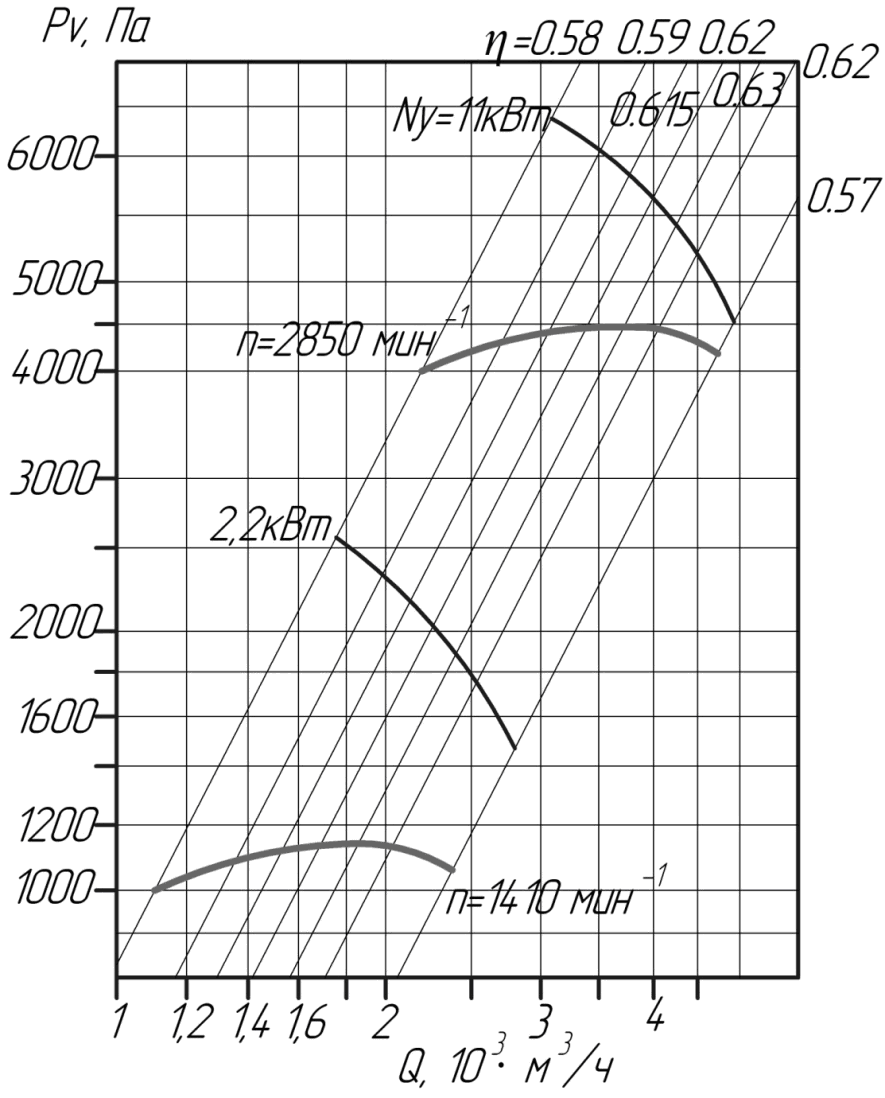

Аэродинамические характеристики вентиляторов ВЦ 10-28 №4

Радиальный вентилятор используется в таких санитарно-технических сферах:

1. В промышленных системах кондиционирования;
2. Вентиляция, а также воздушное отопление помещений производственного, общественного, коммерческого или бытового типа;
3. Качественная подачи воздуха к вагранкам или сушильным печам;
4. Вентиляционное обеспечение систем зерновых элеваторов и глубоких шахт;
5. Возможность воздушной транспортировки пыли, а также легких сыпучих веществ;
6. Санитарно производственные цели.

Положение улитки вентилятора ВЦ 10-28 (ВР 194-30) - правый/левый

Главные преимущества радиального вентилятора высокого давления ВЦ 10-28 (ВР 194-30)

• Подача и бесперебойное обеспечение высокого уровня давления воздуха в системе;
• Корпус спиралевидной формы улучшает производительные характеристики;
• Работа на одностороннее всасывание воздуха;
• Возможность вращения рабочего колеса вправо и влево;
• Наличие в конструкции прямого привода;
• Рабочее колесо имеет 12 лопастей для вращения;
• В зависимости от технологической направленности, корпус и крыльчатка вентилятора могут быть изготовлены из разнообразных материалов.

Центробежный вентилятор соответствует высоким показателям качества и собран по технологическому стандарту - ГОСТ 15150-69.

Характеристика конструкции

Вентилятор укомплектован в корпус повышенной прочности из листового сортового проката. Рабочее колесо центробежного типа имеет 16 лопастей. Также рабочее колесо приваривается к переднему и заднему диску, в то время, как задний диск крепится к втулке за лепками.

Диск и лопасти рабочего колеса изготовлены из листовой стали, втулка сделана из серого чугуна. Крепление вентилятора к воздуховодной системе осуществляется при помощи фланцевого соединения. Направление вращения рабочего колеса может проходить в правую и левую сторону. Для получения более подробной информации обращайтесь к нашим профессиональным менеджерам.

Вместе с этим вентилятором вы получите:

• Во многом функциональная конструкция;
• Надежность в работе;
• Высокий уровень КПД во время функционирования;
• Экономное потребление энергетических ресурсов.
